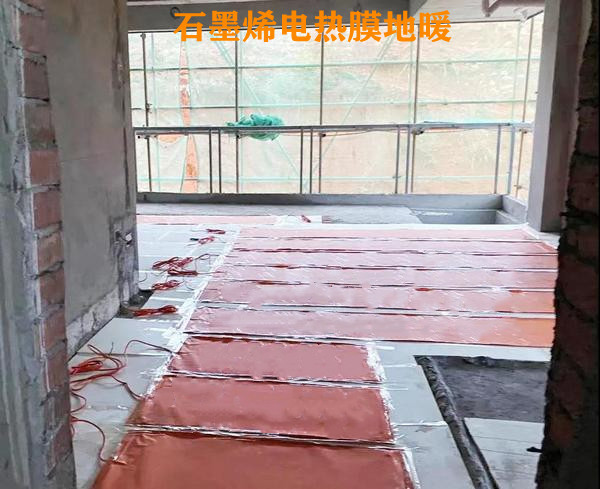

新疆創銳智城房地產開發有限公司山龍灣商住小區石墨烯電熱膜地暖供暖工程案例
采暖系統設計：
1、采暖系統：本工程采用電熱膜采暖方式。
2、采暖設計：
(1)、采暖主要設計參數：
本工程采暖熱負荷658.178kW
(2)、熱源：由市政電源提供。
3、熱計量：
電表計量，詳見電氣專業。
4、通風、防火及防排煙系統設計
(1)、廚房及衛生間均由建筑專業設置變壓式風道的排氣豎井，在衛生間排氣豎井上設置TB-11-2型通風器(Q=50～100m /h).。
(2)、其余地上房間采用自然通風自然排煙。
(3)、住宅樓梯間地上地下部分采用自然通風、自然排煙。
二、施工說明
（一）、 采暖系統施工說明：
1、地面上的固定設備和衛生器具下，不能布置電熱膜或發熱電纜。應考慮家具和其他地面覆蓋物的遮擋因素，按照房間地面面積乘以適當?shù)男拚禂?shù)，確定地板有效散熱面積。
2、溫控器設置：
每個房間通過溫控器單獨控制溫度。當房間面積較大時，可采用溫控器聯動控制擴展模塊，當溫控器動作時，擴展模塊接收溫控器的控制信號，也同時工作，這樣既保證了控制的同步性，也確保房間內的溫度均勻。也可以采用溫控器與接觸器相結合的控制方案，采用集中控制箱控制，用一個溫控器來控制交流接觸器動作，間接控制與接觸器相接的電熱膜或發熱電纜同時動作，從而使房間保持溫度一致。
3、溫控器落位應考慮一下幾點：溫控器應安裝在非冷墻、非陽光直射、附近無散熱體周圍無遮擋物、不受風直吹、干燥的位置，安裝高度與照明開關持平并與照明開關保持不小于2CM的間距
4、 低壓配電設備的選型：
電熱膜的配電電源一般采用AC220V供電，當進戶回路負載超12KW時，可采用AC220V/380V三相五線制配電系統。多組電熱膜接入AC220V/380V系統時，應考慮三相平衡問題。配電箱采用墻掛式或立式結構，防護等級IP54。
5、 電熱地膜數量的確定
根據建筑物的使用面積和熱負荷的實際需要,確定每個房間的電熱膜使用數量。
根據每一個房間的具體情況(包括房間平面圖、門窗位置、房間用具布置情況等)，由工程設計人員設計出電熱地膜的布置方案
6、 電熱地膜宜布置在靠近工作或活動區。
7、 電熱地膜應分組布置，每組由若干條地膜通過線纜連接，總功率≤4.2KW，每條地膜功率≤600W。
8、地膜與室內各墻面及設施的最小距離應符合要求。單位：mm
有窗墻面 其它墻面 其它熱源 隱敝裝置表面 地面導線 電熱膜間距
300 150 200 50 50 100
9、涉水區域電熱采暖材料需鋪設于兩層防水層之間，連接冷線需引出至防水層以外進行電氣連接供電線路。廚房、衛生間發熱電纜需引出至防水層以上80cm方可與連接電氣線路連接。
浴室發熱電纜除上述要求外還需要求所有冷線與電氣線路的連接均禁止在浴室內進行，線路連接必須在離開浴室且無涉水的相鄰室內墻面完成。
