石墨烯電熱膜地暖WK8718/8719溫控器使用說明手冊

日期：2020-01-14

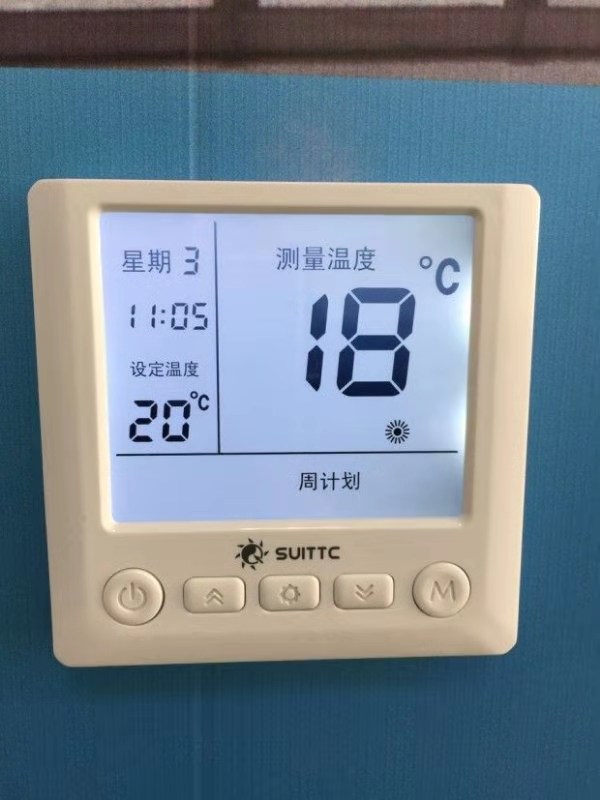

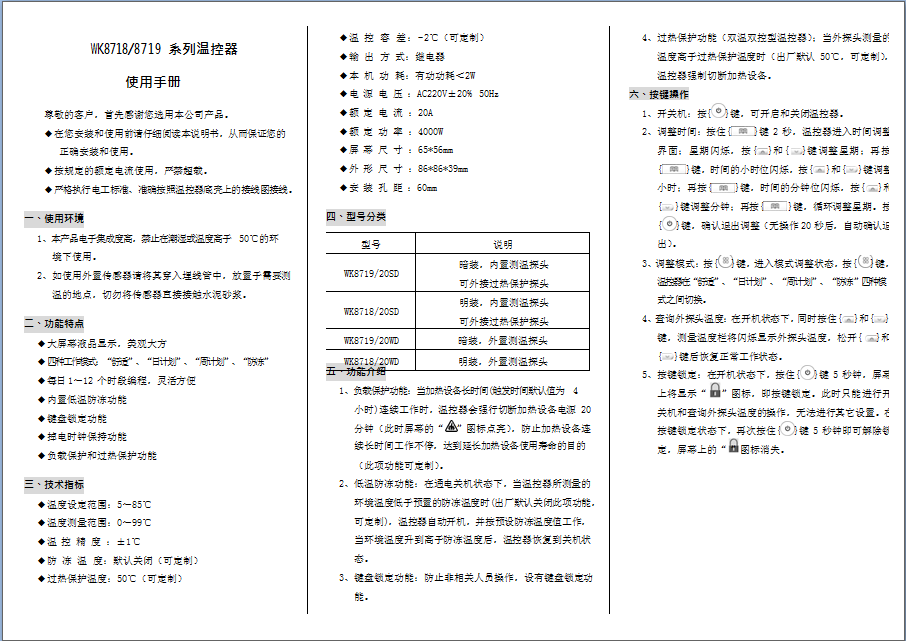

WK8718/8719 系列溫控器使用手冊

尊敬的客戶，首先感謝您選用本公司產品。

在您安裝和使用前請仔細閱讀本說明書，從而保證您的正確安裝和使用。
按規定的額定電流使用，嚴禁超載。
嚴格執行電工標準、準確按照溫控器底殼上的接線圖接線。

一、使用環境
1、本產品電子集成度高，禁止在潮濕或溫度高于 50℃的環境下使用。
2、如使用外置傳感器請將其穿入埋線管中，放置于需要測溫的地點，切勿將傳感器直接接觸水泥砂漿。

二、功能特點

大屏幕液晶顯示，美觀大方
四種工作模式：“舒適”、“日計劃”、“周計劃”、“防凍”
每日 1～12 個時段編程，靈活方便
內置低溫防凍功能
鍵盤鎖定功能
掉電時鐘保持功能
負載保護和過熱保護功能

三、技術指標

溫度設定范圍：5～85℃
溫度測量范圍：0～99℃
溫控精度：±1℃
防凍溫度：默認關閉（可定制）
過熱保護溫度：50℃（可定制）

溫控容差：-2℃（可定制）
輸出方式：繼電器
本機 功耗：有功功耗＜2W
電源電壓：AC220V±20% 50Hz
額定電流：20A
額定功率：4000W
屏幕尺寸：65*56mm
外形尺寸：86*86*39mm

四、型號分類

型號	說明
WK8719/20SD	暗裝，內置測溫探頭可外接過熱保護探頭
WK8718/20SD	明裝，內置測溫探頭可外接過熱保護探頭
WK8719/20WD	暗裝，外置測溫探頭
WK8718/20WD	明裝，外置測溫探頭

安裝孔距：60mm

五、功能介紹
1、負載保護功能：當加熱設備長時間(觸發時間默認值為 4
小時)連續工作時，溫控器會強行切斷加熱設備電源 20 分鐘（此時屏幕的“

”圖標點亮），防止加熱設備連續長時間工作不停，達到延長加熱設備使用壽命的目的
（此項功能可定制）。
2、低溫防凍功能：在通電關機狀態下，當溫控器所測量的環境溫度低于預置的防凍溫度時(出廠默認關閉此項功能，可定制)，溫控器自動開機，并按預設防凍溫度值工作，當環境溫度升到高于防凍溫度后，溫控器恢復到關機狀態。
3、鍵盤鎖定功能：防止非相關人員操作，設有鍵盤鎖定功能。

4、過熱保護功能（雙溫雙控型溫控器）；當外探頭測量的溫度高于過熱保護溫度時（出廠默認 50℃，可定制），溫控器強制切斷加熱設備。

六、按鍵操作

1、開關機：按{開關}鍵，可開啟和關閉溫控器。
2、調整時間：按住{M}鍵 2 秒，溫控器進入時間調整界面；星期閃爍，按{上鍵}和{下鍵}鍵調整星期；再按{M}鍵，時間的小時位閃爍，按{上鍵}和{下鍵}鍵調整小時；再按{M}鍵，時間的分鐘位閃爍，按{上鍵}和{下鍵}鍵調整分鐘；再按{M}鍵，循環調整星期。按{開關}鍵，確認退出調整（無操作 20 秒后，自動確認退出）。

3、調整模式：按{第三}鍵，進入模式調整狀態，按{第三}鍵，溫控器在“舒適”、“日計劃”、“周計劃”、“防凍”四種模式之間切換。

4、查詢外探頭溫度：在開機狀態下，同時按住{上鍵}和{下鍵鍵，測量溫度欄將閃爍顯示外探頭溫度，松開{ 上鍵}和{ 下鍵}鍵后恢復正常工作狀態。

5、按鍵鎖定：在開機狀態下，按住{開關}鍵 5 秒鐘，屏幕上將顯示“上鎖鎖狀”圖標，即按鍵鎖定。此時只能進行開關機和查詢外探頭溫度的操作，無法進行其它設置。在按鍵鎖定狀態下，再次按住{ 開關機}鍵 5 秒鐘即可解除鎖定，屏幕上的“鎖狀 ”圖標消失。

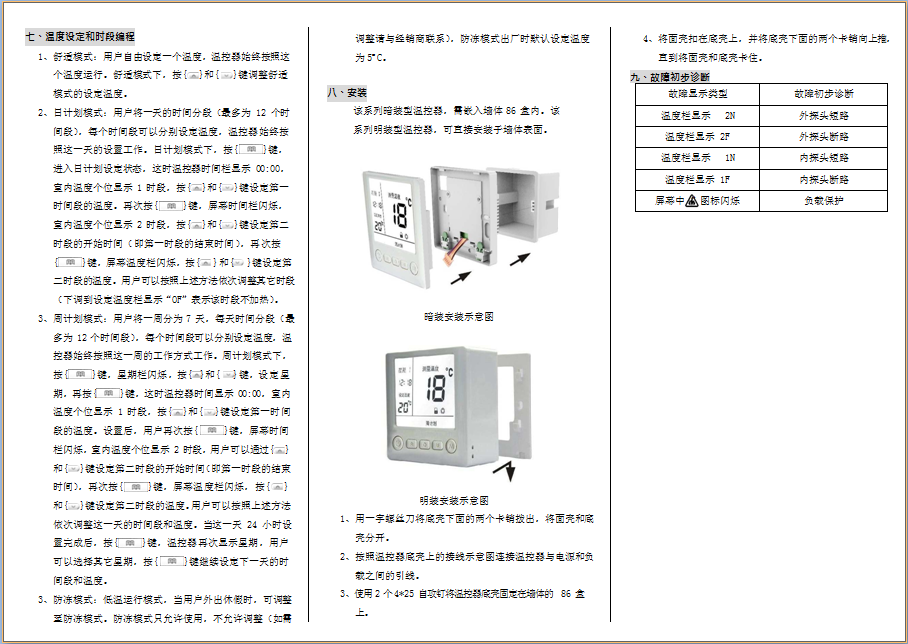

七、溫度設定和時段編程

1、舒適模式：用戶自由設定一個溫度，溫控器始終按照這個溫度運行。舒適模式下，按{上鍵}和{下鍵}鍵調整舒適模式的設定溫度。
2、日計劃模式：用戶將一天的時間分段（最多為 12 個時間段），每個時間段可以分別設定溫度，溫控器始終按照這一天的設置工作。日計劃模式下，按{第三}鍵，進入日計劃設定狀態，這時溫控器時間欄顯示 00:00，室內溫度個位顯示 1 時段，按{

}和{

}鍵設定第一時間段的溫度。再次按{

}鍵，屏幕時間欄閃爍，室內溫度個位顯示 2 時段，按{

}和{

}鍵設定第二時段的開始時間（即第一時段的結束時間），再次按

{

}鍵，屏幕溫度欄閃爍，按{ }和{ }鍵設定第二時段的溫度。用戶可以按照上述方法依次調整其它時段（下調到設定溫度欄顯示“OF”表示該時段不加熱）。
3、周計劃模式：用戶將一周分為 7 天，每天時間分段（最多為 12 個時間段），每個時間段可以分別設定溫度，溫控器始終按照這一周的工作方式工作。周計劃模式下，按{

}鍵，星期欄閃爍，按{ }和{ }鍵，設定星期，再按{

}鍵，這時溫控器時間顯示 00:00，室內溫度個位顯示 1 時段，按{

}和{

}鍵設定第一時間段的溫度。設置后，用戶再次按{

}鍵，屏幕時間欄閃爍，室內溫度個位顯示 2 時段，用戶可以通過{

} 和{

}鍵設定第二時段的開始時間（即第一時段的結束時間），再次按{

}鍵，屏幕溫度欄閃爍，按{ }和{

}鍵設定第二時段的溫度。用戶可以按照上述方法依次調整這一天的時間段和溫度。當這一天 24 小時設置完成后，按{

}鍵，溫控器再次顯示星期，用戶可以選擇其它星期，按{

}鍵繼續設定下一天的時間段和溫度。
3、防凍模式：低溫運行模式，當用戶外出休假時，可調整至防凍模式。防凍模式只允許使用，不允許調整（如需調整請與經銷商聯系），防凍模式出廠時默認設定溫度為 5ºC。

八、安裝
該系列暗裝型溫控器，需嵌入墻體 86 盒內。該系列明裝型溫控器，可直接安裝于墻體表面。

暗裝安裝示意圖

明裝安裝示意圖
1、用一字螺絲刀將底殼下面的兩個卡銷撥出，將面殼和底殼分開。
2、按照溫控器底殼上的接線示意圖連接溫控器與電源和負載之間的引線。
3、使用 2 個 4*25 自攻釘將溫控器底殼固定在墻體的 86 盒上。

4、將面殼扣在底殼上，并將底殼下面的兩個卡銷向上推，直到將面殼和底殼卡住。

九、故障初步診斷

故障顯示類型	故障初步診斷
溫度欄顯示 2N	外探頭短路
溫度欄顯示 2F	外探頭斷路
溫度欄顯示 1N	內探頭短路
溫度欄顯示 1F	內探頭斷路
屏幕中 ”圖標閃爍	負載保護
